مقدمه:
چنانچه ماده ای متراکم باشد، سرعت موج برشی در آن زیاد و چنانچه تراکم آن کم باشد، سرعت موج برشی در آن کم است. ازین قائده برای تیپ بندی خاک بر اساس متراکم یا کم تراکم بودن آن استفاده می شود. به عبارت دیگر چنانچه خاکی از تراکم مطلوبی برخوردار باشد، سرعت موج برشی در آن خاک زیاد است و چنانچه تراکم آن کم باشد، سرعت موج برشی در آن خاک کم است. بر این اساس، آیین نامه ها بر حسب سرعت موج برشی به تفکیک نوع خاک (تیپ بندی خاک) پرداخته اند. آزمایش های متعددی برای تعیین سرعت موج برشی در خاک ابداع شده است که از مهمترین و متداول ترین این آزمایشات، آزمایش دانهول می باشد. این آزمایش عموماً در شرح خدمات مطالعات آزمایشگاه خاک و بتن در کرج وجود دارد و آزمایشگاه خاک در کرج برای تعیین تیپ خاک از این آزمایش استفاده می کند.
هدف آزمایش:

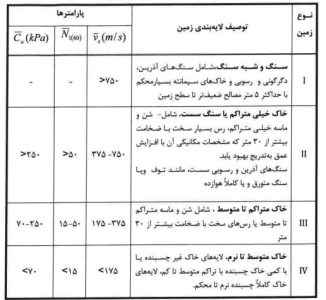

مهمترین هدف آزمایش، تعیین سرعت موج برشی در خاک و در ادامه تعیین نوع زمین (تیپ خاک) بر اساس طبقه بندی استاندارد 2800 می باشد.
اهمیت آزمایش:
موج برشی موج اصلی مخرب در هنگام لرزش های ناشی از زلزله می باشد. هنگامی که این موج از لایه های سنگ زیرین که منشا زلزله می باشند به سمت سطح زمین حرکت میکند، به تدریج با نزدیک شدن به سطح زمین وارد لایه های نرم تر و با تراکم کمتر نسبت به لایه های سنگی اعماق زمین می شود. این مساله باعث کاهش سرعت موج می شود. از آنجا که استهلاک موج برشی پایین می باشد، کاهش سرعت خود را با افزایش دامنه امواج جبران می کند که به معنی ایجاد موجهای با دامنه ارتعاش شدیدتر و در نتیجه لرزش بیشتر می باشد.
به عبارت دیگر سازه هایی که روی خاکهای نرم تر قرار گرفته اند، در شرایط مشابه نسبت به سازه های قرار گرفته روی خاکهای سفت تر لرزش های شدیدتری را تجربه خواهند کرد و بنابراین باید برای زلزله های قویتر طراحی شوند که به معنی افزایش هزینه ساخت می باشد. این موضوع تاکید مجدد در نشان دادن اهمیت تعیین نوع زمین برای طراحی سازه می باشد.
روش آزمایش:

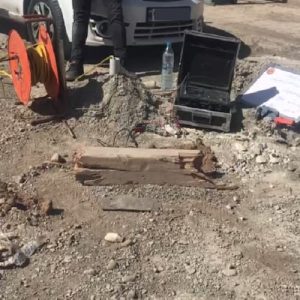

در این آزمایش گمانه ای حداقل به عمق 30 متر زیر تراز پی توسط آزمایشگاه خاک در کرج حفاری می شود. آزمایشگاه خاک در کرج قبل از انجام آزمایش در گمانه لوله گذاری کرده تا گمانه ریزش نکند و اطراف آن را با ماسه پر می کند یا اصطلاحا گراول پک می نماید تا فاصله خالی بین خاک با لوله و گیرنده ها وجود نداشته باشد. انجام این موضوع به این علت است که موج برای انتقال نیاز به ماده ندارد و فضای خالی در اطراف گیرنده ها ممکن است در نتیجه آزمایش خطا ایجاد نماید.

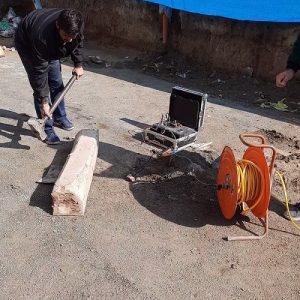

برای انجام آزمایش ضربه ای استاندارد بر روی سطح زمین و در فاصله مشخص از گمانه توسط یک چکش وارد می شود. اپراتور آزمایشگاه خاک در کرج با قرار دادن ژئوفون ها در اعماق مختلف و یا قراردادن یک ژئوفون یا گیرنده در اعماق مختلف و تکرار ضربه روی سطح زمین، سرعت موج برشی در لایه های مختلف خاک را بدست می آورد. در ادامه آزمایشگاه خاک در کرج با گرفتن میانگین سرعت های موج برشی بر طبق دستور العمل استاندارد 2800، سرعت موج برشی متوسط را محاسبه می نماید. بر اساس جداول زیر (مستخرج از استاندارد 2800)، نوع زمین با توجه به میانگین سرعت موج برشی توسط آزمایشگاه خاک در کرج تعیین می شود.
با بررسی مختصر جدول این موضوع قابل مشاهده است که هرچقدر خاک متراکم تر باشد، سرعت موج برشی در آن بیشتر است. سادگی و ارزان بودن، از مهمترین علل و مزایای قرار گرفتن این آزمایش در بیشتر مطالعات آزمایشگاه خاک در کرج می باشد. با این وجود نیاز به دانش و مهارت برای گرفتن نتایج دقیق از آزمایش و از طرفی وجود خطا در صورت عدم انجام دقیق آزمایش را می توان از معایب این آزمایش دانست.
هزینه انجام این آزمایش بیشتر وابسته به محل انجام آن است. در زمان نگارش این آزمایش، هزینه انجام آن توسط آزمایشگاه خاک و بتن کرج در حدود 5 میلیون تومان می باشد. آزمایش هایی مانند تست دانهول، تست بارگذاری صفحه، تست SPT از جمله آزمایشات صحرایی می باشد که لازمه انجام آن در اکثر موارد حفاری چاهک دستی و گمانه ماشینی است.
در انتها توجه به این نکته ضروری است که تست دانهول یکی از آزمایشات تعیین سرعت موج برشی در خاک و تعیین تیپ خاک می باشد. برای انجام این آزمایش حفاری گمانه ماشینی ضروری می باشد. اخیراً در شهر کرج و در استان البرز، روش های جدیدتری نیز در زمینه تعیین موج برشی در خاک به کار گرفته می شود. یکی از این روش ها، تست MASW می باشد. در این روش بدون حفاری گمانه ماشینی امکان ارزیابی سرعت موج برشی خاک و تیپ بندی خاک وجود دارد. اطلاعات بیشتر در این زمینه در مقاله ای تحت عنوان “تیپ بندی خاک بدون حفر گمانه” ارائه شده است.
