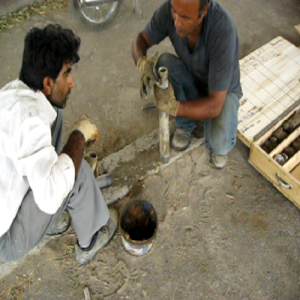

این آزمایش یکی از ساده ترین و معمول ترین آزمایشاتی است که در تهیه گزارش مکانیک خاک توسط آزمایشگاه خاک و بتن انجام می شود. این آزمایش در شهر کرج نیز توسط آزمایشگاه های خاک و بتن کرج انجام می گردد. هدف از این آزمایش تعیین پارامترهای مرتبط با سختی و مقاومت خاک کرج است. به عبارت دیگر آزمایشگاه های خاک و بتن در کرج با هدف تعیین پارامترهای مقاومتی و سختی خاک، آزمایش پیش گفته را انجام می دهند. در شکل زیر نمونه ای از مخروط آزمایش SPT نمایش داده شده است.
روش آزمایش:

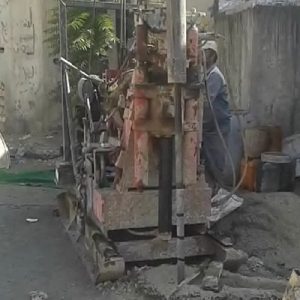

این آزمایش در عمق های مختلف خاک توسط آزمایشگاه خاک در کرج انجام می گردد. در طول حفاری و نمونه برداری از خاک، در عمق مورد نظر برای آزمایش، راد حفاری بیرون کشیده شده و میله مخصوص آزمایش SPT به انتهای راد بسته می شود. در ادامه راد و میله به داخل خاک رانده می شود. یک چکش به وزن حدود 5/63 کیلوگرم از ارتفاع 76 سانتیمتری بر روی نمونه گیرSPT سقوط میکند. تعداد ضربات لازم برای سه مرحله نفوذ 15 سانتیمتری در خاک اندازه گیری می شود. از تعداد ضربات مرحله اول به علت احتمال دست خوردگی خاک صرف نظر می شود. مجموع ضربات لازم برای 15 سانتیمتر دوم وسوم با هم جمع شده و به عنوان عدد SPT اعلام می شود. هر چه خاک سفت تر و با تراکم بالاتر باشد، نفوذ مخروط در آن سخت تر است. به عبارت دیگر نفوذ مخروط نیاز به انرژی بیشتری دارد. لذا از آزمایش SPT به میزان تراکم و سختی خاک پی برده می شود.

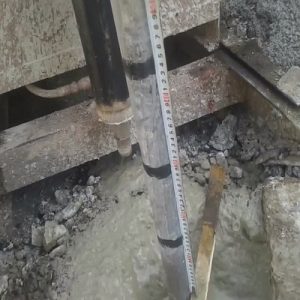

لازم به ذکر است که برای تشخیص میزان نفوذ به اندازه 15 ساتیمتر، روی بدنه راد در تراز سطح زمین، سه علامت مطابق شکل زیر به فواصل 15 سانتیمتری مشخص می گردد.
مزایای آزمایش SPT:
داشتن مزایای زیر سبب شده است که این آزمایش در اکثر پروژه ها توسط آزمایشگاه خاک و بتن کرج به کار گرفته شود.
– سادگی و ارزان بودن آزمایش
– قابلیت انجام آزمایش در عمق های مختلف در ضمن حفاری
– وجود روابط مختلف بین عدد SPT با پارامترهای مختلف خاک مانند دانسیته و تراکم نسبی، مدول الاستیسیته، زاویه اصطکاک داخلی و…
معایب آزمایش SPT:
معایب زیر در برخی از پروژه ها سبب ایجاد خطا و یا عدم دقت کافی در آزمایشات خاک انجام شده توسط آزمایشگاه خاک و بتن در کرج شده است.
– ارتفاع سقوط وزنه در بسیاری از موارد به دقت تکنسین بستگی دارد و می تواند باعث ایجاد خطا در آزمایش شود.
– در خاکهای درشت دانه یا خاکهای ماسه ای با قلوه سنگ های زیاد به علت افزایش کاذب تعداد ضربات SPT، این آزمایش با خطای بیشتری همراه خواهد شد.
کاربرد تست SPT در پروژه‌های ساختمانی:
در کرج و مناطق اطراف آن، تست SPT به عنوان یک روش اقتصادی و دقیق جهت بررسی مقاومت خاک انجام میشود. این تست در مراحل مطالعات ژئوتکنیک و طراحی سازه اهمیت بسیار بالایی دارد. برخی کاربردهای آن عبارت‌اند از:
تعیین ظرفیت باربری خاک
تشخیص سطح آب زیرزمینی
طراحی فونداسیون و سازه نگهبان
ارزیابی خطر روانگرایی خاک در مناطق زلزله‌خیز مانند کرج
جمع‌بندی
آزمایش نفوذ استاندارد (SPT) یک ابزار مهم برای بررسی مشخصات ژئوتکنیکی خاک در پروژه‌های ساختمانی است. اگر به دنبال یک آزمایشگاه خاک در کرج هستید که تست SPT را با دقت، سرعت و مطابق با مقررات انجام دهد، آزمایشگاه خاک و بتن آبادسایان انتخاب مناسبی خواهد بود. انجام آزمایشات دقیق خاک و بتن روی سازه باعث اقتصادی شدن سازه می گردد.
